• 1、產品簡介

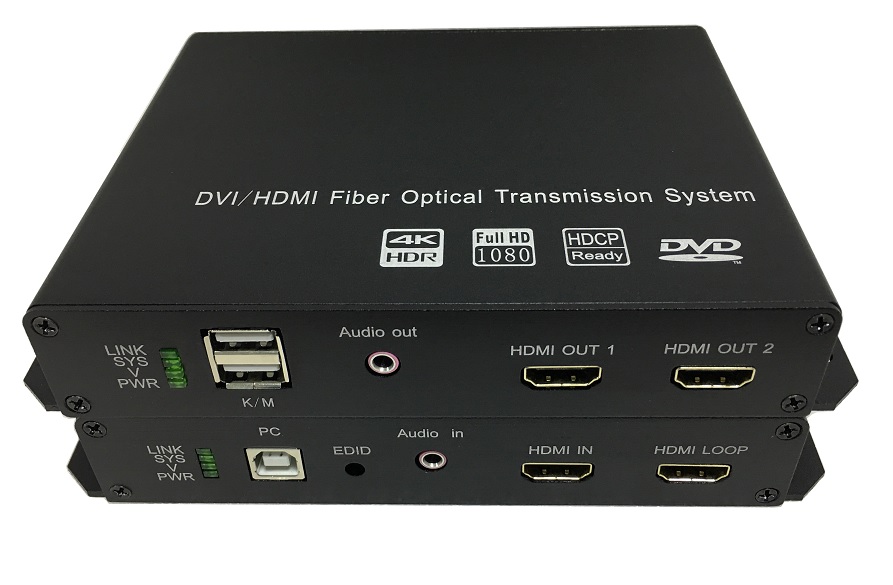

  北京華創視通研發生產的，4K HDMI高清光端機可以通過1芯光纖長距離傳輸，標準的HDMI信號、音頻、RS232數據&鍵盤鼠標、紅外等業務信號。其設計注重可靠性和出色的分辨率圖像性能，使用全數字、非壓縮技術對高達分辨率3840X2160@30Hz 或1080p@60Hz（HDTV）的HDMI視頻圖像進行完美的無丟幀、無延遲的透明傳輸。產品設有LED信號指示燈可顯示電源，視頻和光信號的狀態。4K HDMI光端機廣泛應用于軍事指揮與控制，公安指揮與控制，交警交通管理，能源電力供應行業，政府部門，醫療系統，商業展示，多媒體功能廳，公共事業等眾多領域。

  2、功能特點
  ※ 1路4K HDMI，發射帶環出；接收機2路HDMI輸出。
  ※ 1路立體聲音頻，支持音頻嵌入和解嵌功能。
  ※ 支持控制數據RS232可選
  ※ 支持USB鼠標鍵盤可選
  ※ CWDM無壓縮光纖復用技術
  ※ 單芯光纖可達60KM，標配10KM
  ※ 采用自主研發實時直傳技術
  ※ 支持HDMI v1.4
  ※ 支持分辨率1920x1080/60p，最高可達3840*2160/30P
  ※ 每路帶寬達10.2 Gbps
  ※ 兼容HDCP 1.2
  ※ 支持3D TV透傳
  ※ 支持EDID 透傳,能夠自動識別和配置各種顯示模式
  ※ 支持LPCM 7.1, Dolby?? TrueHD, and DTS-HD Master Audio??
  ※ 即插即用
  ※ 接收端(Receiver)內置信號均衡再生芯片，清除輸出信號抖動，信號質量更加完美。
  ※ 低射頻干擾/電磁干擾，適合敏感電磁環境應用

  2、性能指標
  視頻HDMI v1.4
  通道數發射端1路輸入，1路輸出，接收端2路輸出
  最大像素時鐘340 MHz
  總帶寬10.2 Gbps
  支持分辨率1920x1080/60p，3840*2160/30P，向下兼容
  支持?jǐn)?shù)字音頻7.1 channel LPCM, 192 kHz, 24-bit

  3、音頻
  通道數量：1路立體聲
  輸入/輸出：電平2Vp-p
  總諧波失真：≤1%
  帶寬 (-3 dB)：20~20KHz
  音頻編碼：24bit
  輸入/輸出阻抗：600Ω or 100KΩ
  加權信噪比：≥85 dB


  連接器：3.5mm插孔




  4、RS232數據:
  物理接口:3PIN鳳凰端子
  數據格式:RS-232
  數據方向:正向/雙向
  傳輸速率:300~25600bps
  工作模式:RS-232  全雙工/半雙工


  5、環境要求
  工作溫度-40°to +50°C
  存儲溫度-60°to +85°C
  工作濕度5% to 80% (非冷凝)
  存儲濕度5% to 95% (非冷凝)

  6、電源要求
  輸入: 100-240VAC / 50-60Hz 0.2A
  輸出: 12VDC, 1.0A    5.5/2.1mm jack
  功耗：3W
  機械結構： 176X123X29mm
  重量：1KG
